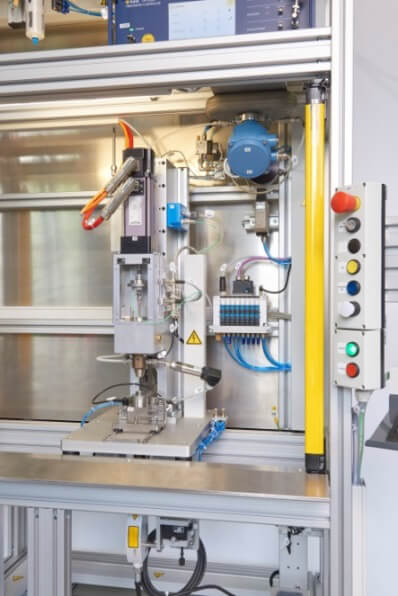

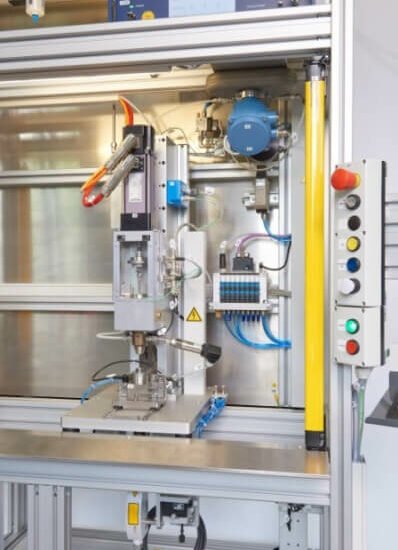

Der Prüfstand Trocken-Kalibrier- und Prüfanlage GDI Injektoren ermöglicht der Forschungs- und Entwicklungsabteilung, das Verhalten von Niederdruck-Benzin-Injektoren im „trockenen“ Zustand zu analysieren.
Mit den gewonnenen Daten und Erkenntnissen soll zunächst unter Laborbedingungen ein Einstellprozess entwickelt werden, der im Anschluss von der Produktion eingesetzt werden kann und dazu beitragen soll, den Injektor schneller und kosteneffizienter zu fertigen.
Um detailreiche Datensätze zu erhalten, sind mehrere Messsysteme in die Prüfvorrichtung integriert, deren Werte synchron von einer schnellen Datenerfassung erfasst werden. Die aufgezeichneten Kurven werden mit Hilfe des Datenanalysetools MATLAB ausgewertet.
Durch die Trennung von Datenaufzeichnung und Analyse ist ein post-processing von Datensätzen mit verschiedenen Vorgaben und Algorithmen jederzeit möglich.
Highlights
Datenaufzeichnung mit bis zu 1MS/s
Ablaufsteuerung durch LabView-Interface

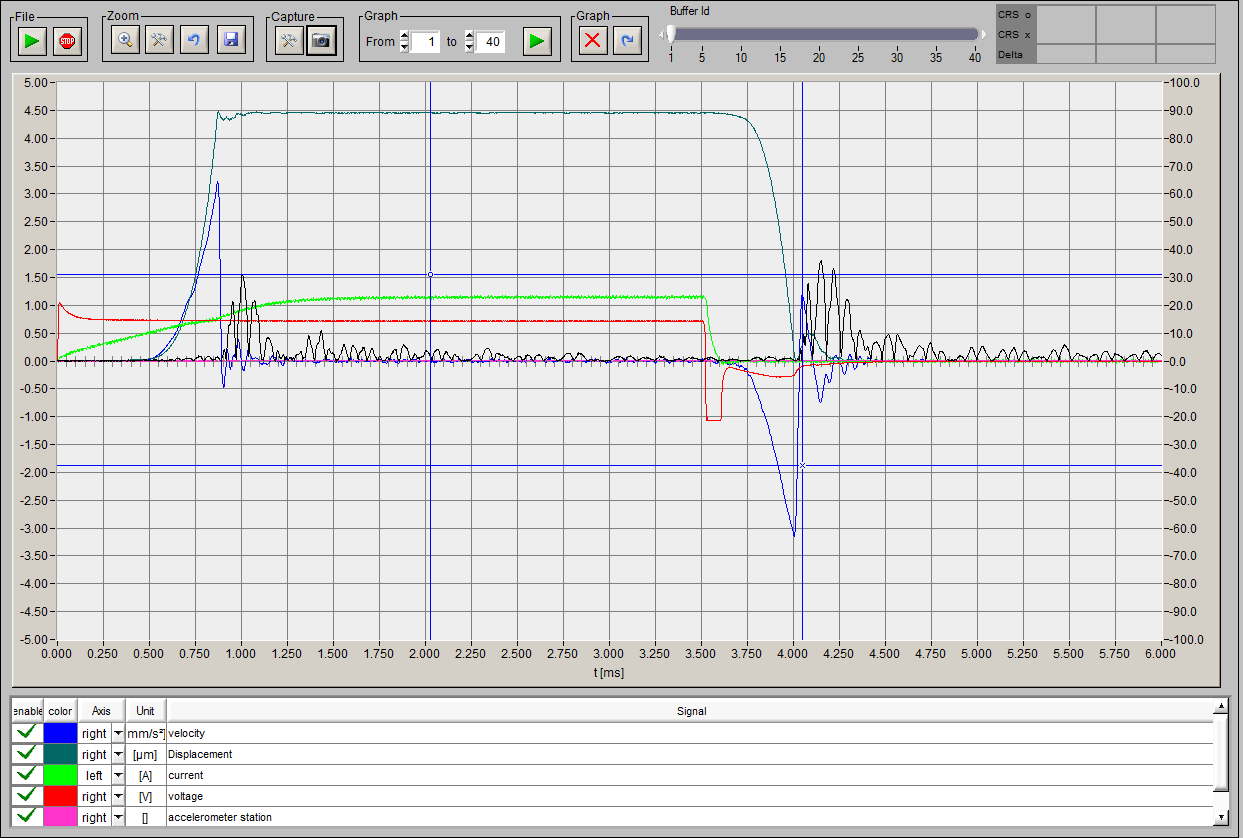

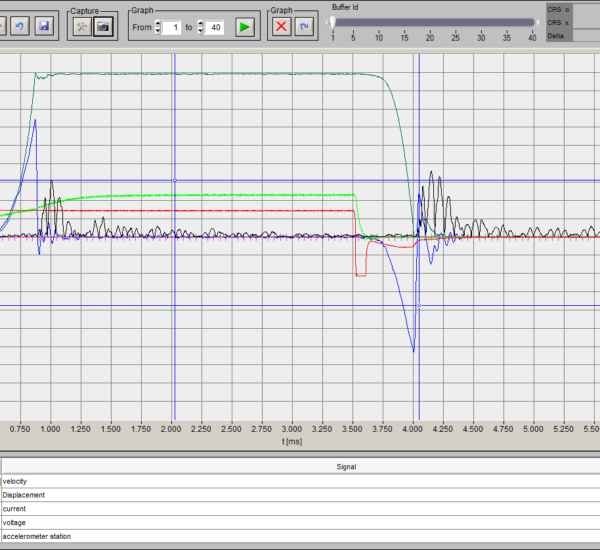

Signalaufzeichnung von:
- Injektorspannung
- Injektorstrom
- Beschleunigungssensor
- Weg- und Geschwindigkeitssignal des Laservibrometers
Analyse der Messdaten mit Hilfe von MATLAB
Dynamische und statische Durchflussmessung mit Luft oder Stickstoff
Servoangetriebene Einstellvorrichtung mit Kraft- und Wegüberwachung
Flexibler Aufbau für unterschiedliche Injektorgeometrien
Technische Daten
- Druckbereich: 0.1 – 6 bar
- Flussbereich: < 1 g/s
- Periodendauer: > 20 ms
- Max. Einstellkraft: < 1kN
