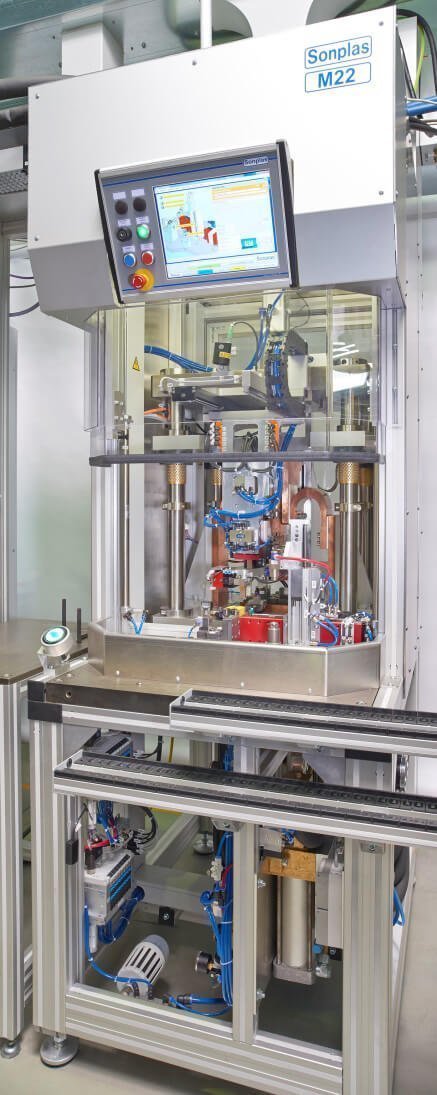

Das handbeladene Modul KE-Schweißen schweißt Bauteile mittels Kondensatorentladungsschweißtechnik.
Die Überprüfung der korrekten Position und der Fertigungsgrad der Bauteile erfolgt über Vakuumabfragen.
Die Einzelbauteile werden automatisch überprüft, zusammengesetzt und zur Schweißvorrichtung gefahren.
Vor dem Schweißen fährt die Kontaktierung auf die zu verschweißenden Bauteile, und es wird die Kraft durch einen hochdynamischen wassergekühlten Zylinder sehr genau eingeregelt. Gleichzeitig wird der Schweißkondensator auf die vorgegebene Spannung geladen. Sobald die Kraft stabil und der Kondensator geladen ist, wird der Schweißimpuls gezündet.
Die Prüfvorgaben erfolgen durch ein datenbankbasiertes Testplansystem.

Highlights

Hochdynamische Nachführung des Bauteils während des Schweißprozesses
Überwachung der Nachführung des Bauteils
Leichter und schneller Typwechsel
Komptaktes Design
Komfortable Bedienung über einen Touchscreen

Technische Daten

Kraftregelung: Kundenspezifisch
Ladespannung: 200- 2000 V
Schweißstrom: bis 50kA
Druckluftversorgung: > 6 bar
Spannungsversorgung: 3 ~ 400 V / 50 Hz (3P / N / PE)
Kühlwasserversorgung: min.20 l/min, < 17°C, > 2,5 bar
