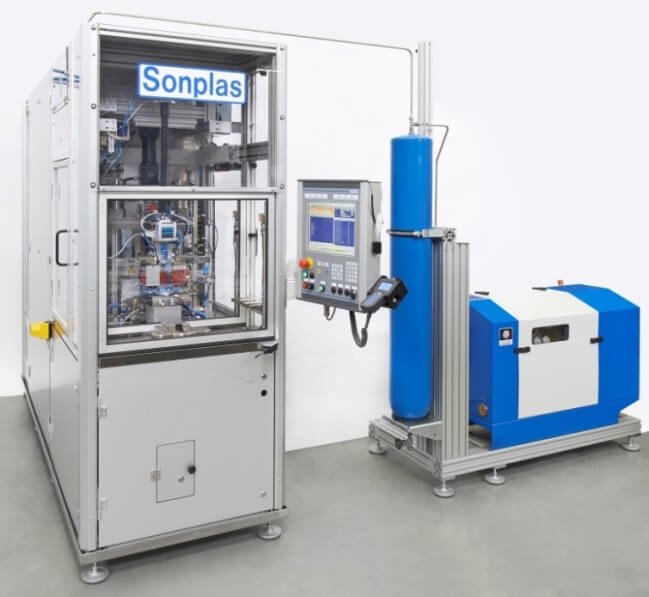

Die Prüfanlage ist konzipiert, um charakteristische Durchflusswerte und Einspritzverläufe von kombinierten Diesel-/ Gas-Injektoren zu bestimmen.
Die Anlage umfasst zwei Prüfstände – einen zur Prüfung der Diesel-Seite, den anderen zur Prüfung der Gas-Seite des Injektors.

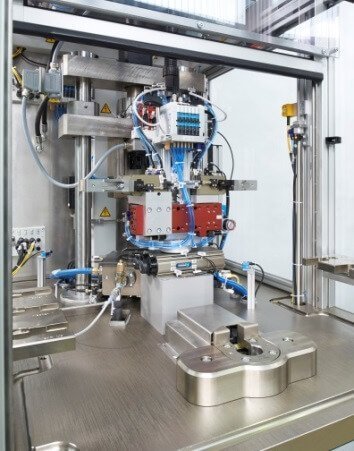

Der Injektor wird manuell in eine durch Schutztüren abgesicherte Beladestation eingelegt.

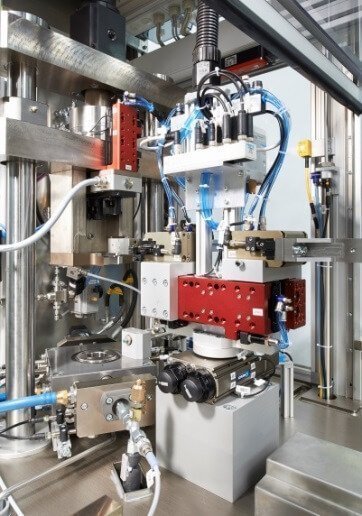

Ein automatisiertes Teilehandling lädt den Injektor in die Prüfstation. Nach hydraulischer und elektrischer Kontaktierung des Injektors beginnt der parametrierbare Prüfablauf.
Das Entladen des Injektors erfolgt nach Beendigung des Prüfablaufs analog zum Beladen.

Highlights

Schnelle Datenerfassung der Druck- und Einspritzverläufe (Abtastrate bis zu 200 kHz)
Messung der Einzelraten, der Öffnungs- und Schließzeiten, Einspritzbeginn / -ende, Mittelwertbildung der injizierten Menge
Visualisierung der Einspritzverläufe
Windows basierte Benutzeroberfläche für Automatikbetrieb, Handbetrieb und Prozessparametrierung
Individuell konfigurierbarer Prüfablauf
Anschauliche Visualisierung von ablaufenden Prozessen und Ergebnissen
Touchscreen HMI

Technische Daten

Beide Prüfstände:

Abmessungen: 3015 mm x 1537 mm x 2350 mm (L x B x H)
Prüfmedium: ISO 4113:2010-CV-AW
Hochdruck: max. 500 bar
Gegendruck: 30-150 bar
Durchfluss: max. 1,26 kg/h
Temperatur: 20-60°C ±1°C

Gas-Prüfstand:

Prüfgas: Stickstoff N²
Hochdruck: 320 bar
Durchfluss: 0.4–20 kg/h
